065 図面：組立図の読み方
この記事では、機械・装置の図面のうち組立図の読み方を解説します。
1. 組立図とは
機械・装置の図面は、大きく部品図と組立図の2種類に分かれます。
部品図は個別の部品を規定する図面です。
組立図は、部品を組み合わせて装置そのものや、その構成部品図を規定する図面です。
どの部品がどの部分に組み込まれているのかが組立図に描かれることになります。

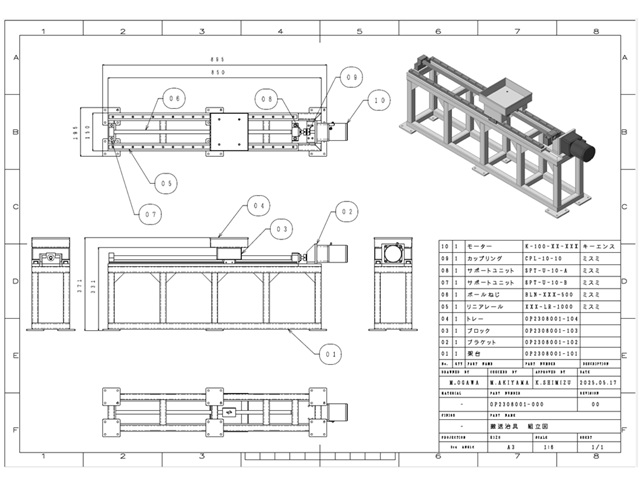

具体的なサンプル図面で、組立図のイメージを固めてみましょう。
2. 組立図の読み方

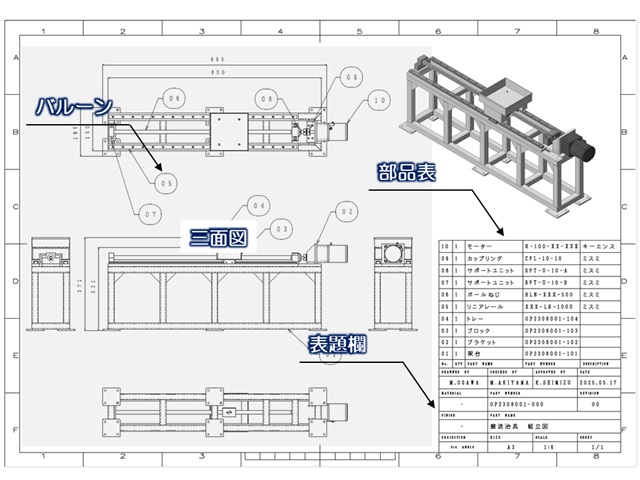

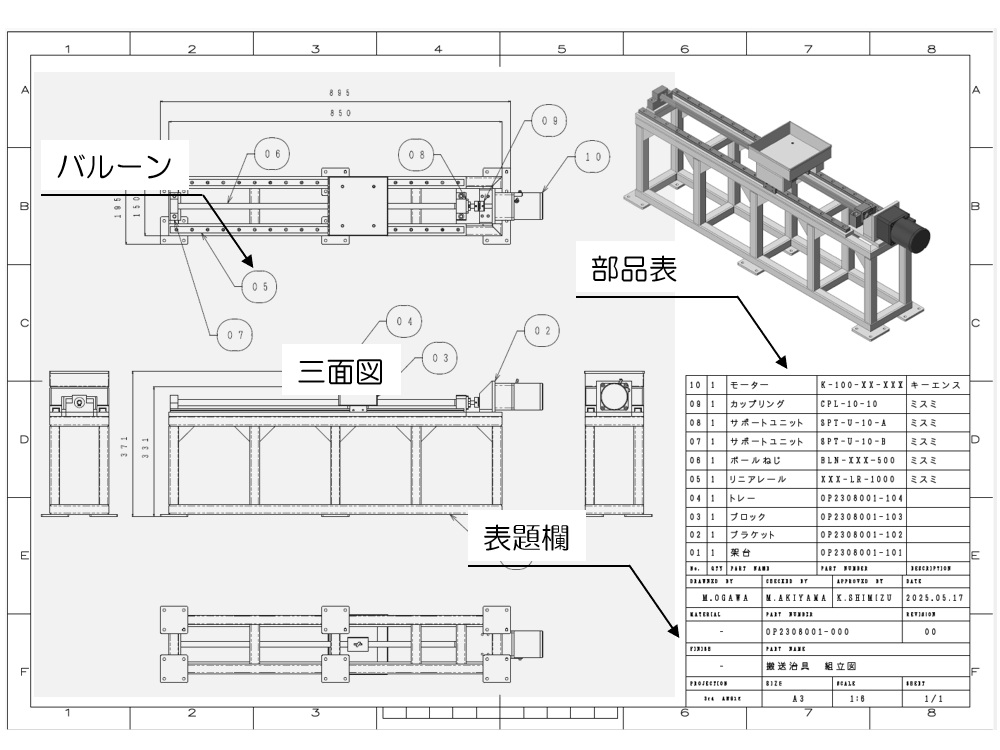

組立図は、部品図の構成と似ていますが、特徴的なのは個々の構成部品を指示するバルーンと、部品表(BOM: Bill of materials)が記載されている事です。
組立図は、個々の部品がどのように組み込まれて全体を構成するのかを説明する図面です。

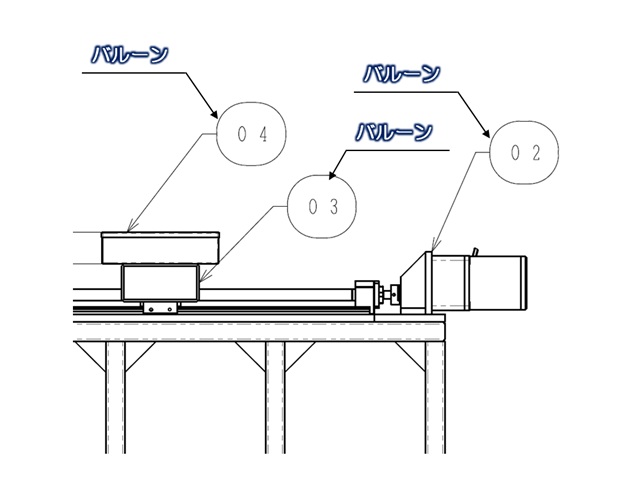

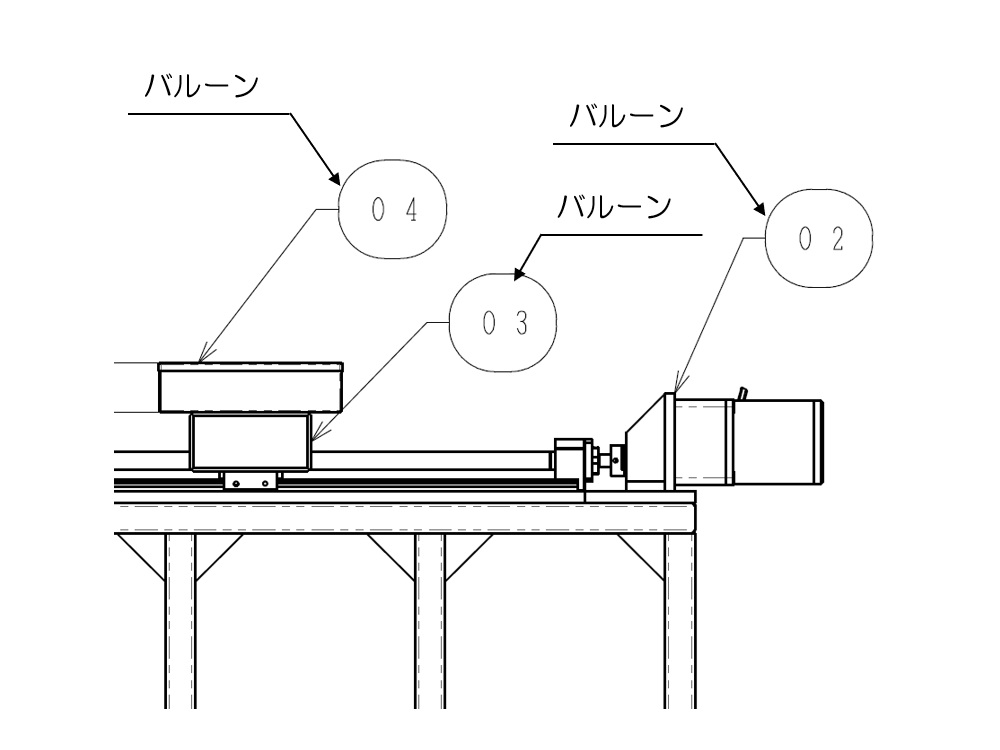

個々の部品を図面中で指示するのがバルーンです。
一般的には矢印で部品を指し示し、部品表の番号と対応するバルーン番号が付与されます。
部品表では、バルーンで指示されたそれぞれの部品の概要が一覧表で記載されます。
3. 部品表(BOM)
部品表は、BOM(Bill of materials)とも呼ばれます。
組立図で表現される全体を構成する部品の数量や仕様を一覧表で表したものです。
組立図を理解するだけでなく、部品の調達・管理などにも非常に重要な意味を持ちます。

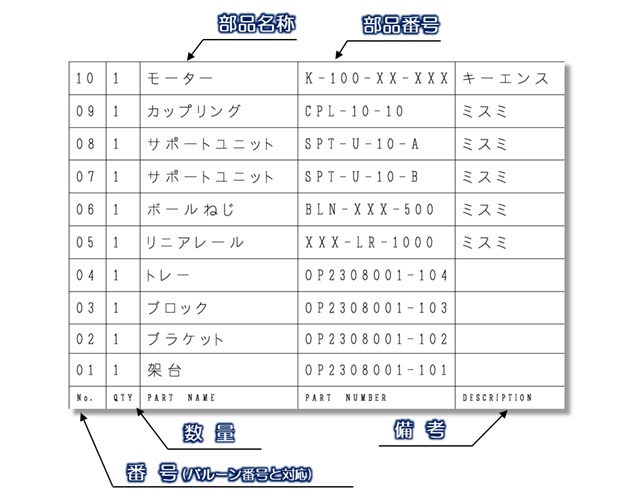

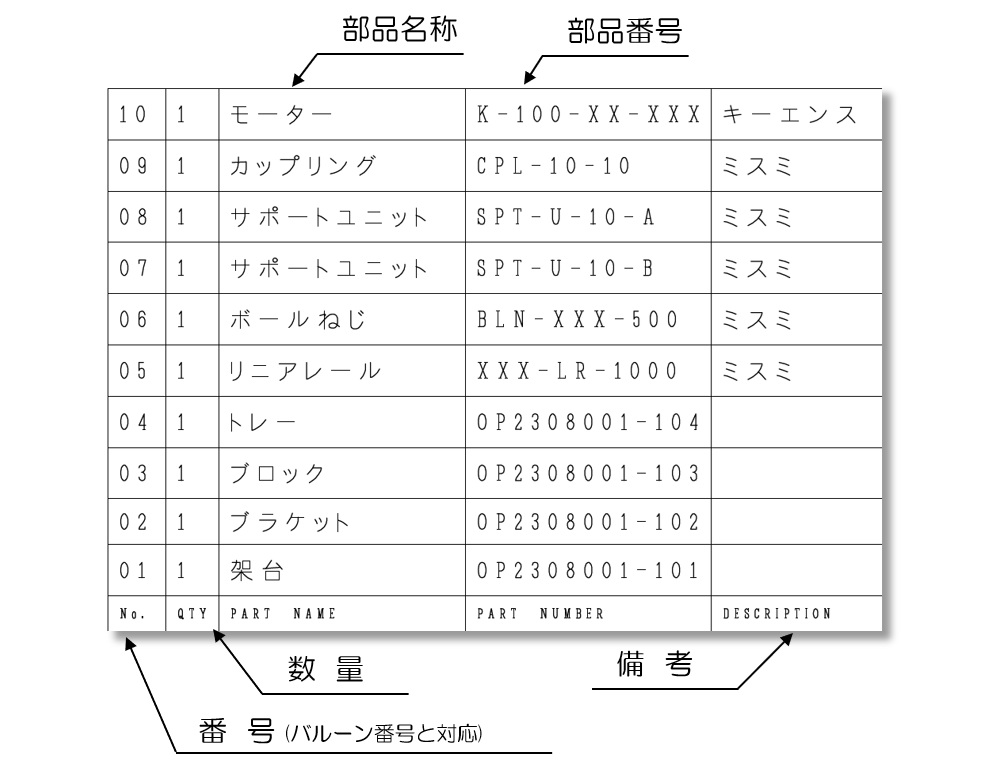

部品表は企業によって記載される内容やテンプレートが異なりますが、概ね次のようなものが記載されます。
・ 番号 (バルーン番号と対応)
・ 数量 (組図内で使用される当該部品の数量)
・ 部品名称
・ 部品番号
・ 備考 (購入品の場合のメーカー、材質など)
上記以外にも、重量(単重、合計重量)や、締結部品などが部品表に記載されることもあります。
