製缶：ドン付けとトメ

10/04/2026 10/04/2026 ogawa-tech

1. 長尺材の切り方

角パイプなどの長尺材や板金部品などを溶接で接合し、構造体などを製作するのが製缶加工です。
製缶加工では、長尺材を切断してロの字状の枠に組む事が基本となります。

この記事では、この枠の組み方についてドン付けとトメ(留め継ぎ)という2つの基本的な方法について、メリット、デメリットをご紹介します。

まず初めに、角パイプやアングル材、フラットバーなどの長尺材の切断方法からご紹介します。

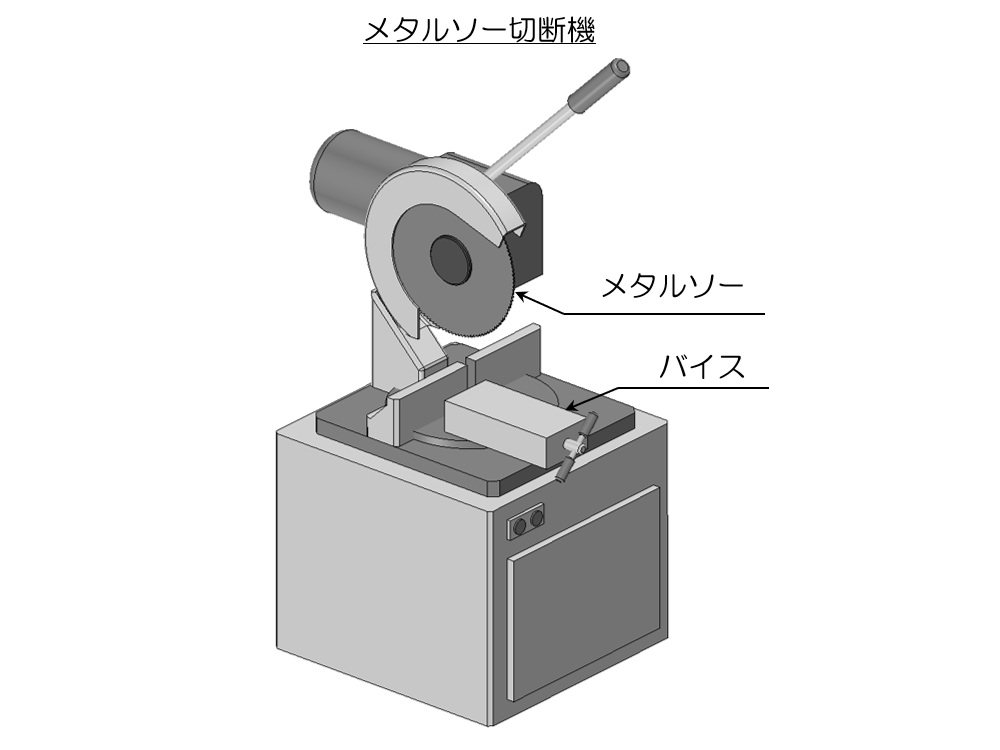

一般に、このような長尺材は複雑な断面を持っていて、断面形状も大きいため、メタルソーやバンドソーなどと呼ばれる鋸型の切断機で切断されます。

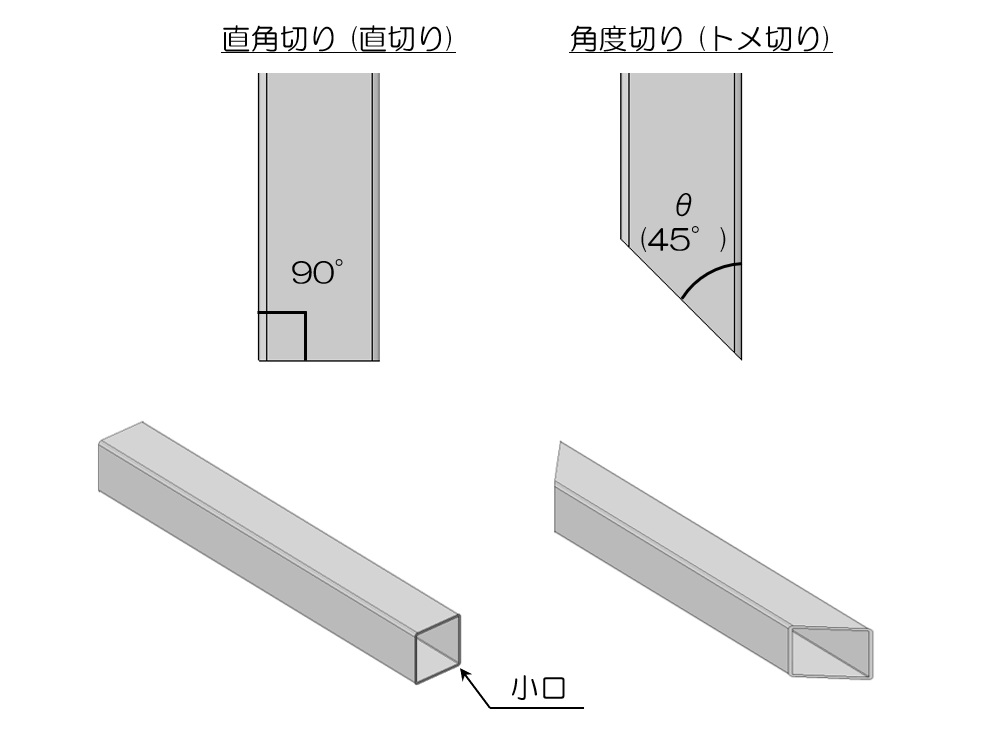

通常は、長尺材を長手方向に対して直角方向に鋸を入れ、切断します。
このような切断は直角切り(直切り)と呼ばれ、長尺材の切断加工の基本となります。
直角切りした際の、端部の断面は小口(こぐち)と呼ばれます。

後述するような、留め継ぎなどには鋸の歯を斜めに入れる角度切り(トメ切り)が用いられます。
一般的には45°で切断しますが、30°や60°など任意の角度で切断可能です。

2. ドン付けとトメ

切断した長尺材を溶接で接合し、フレーム構造が組まれます。
ここでは、最も基本となるロの字の枠構造をご紹介します。

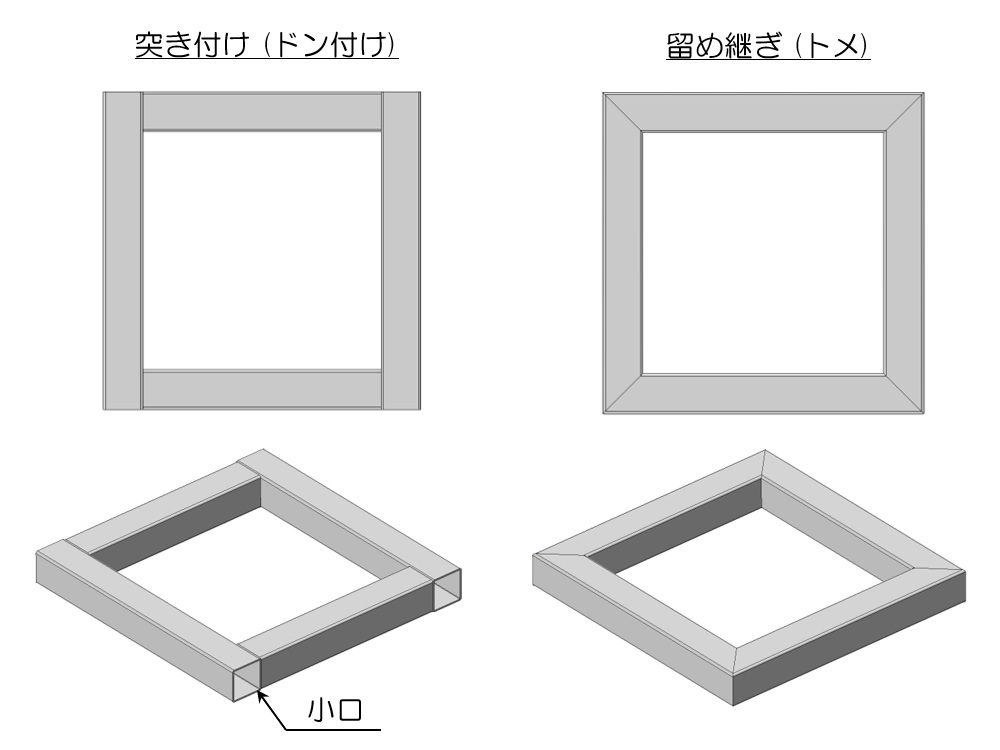

枠構造を作る際には、直角切りした部材同士を突き当てて構成する突き付け(ドン付け)と、45°に角度切りした部材同士を組み合わせる留め継ぎ(トメ)の2種類の組み方があります。

ドン付けは、直角切りした部材だけで構成できますので、切断の手間が省け、90°の直角も比較的精度を出しやすい構成方法です。
ただし、4角の小口が開口されたまま残ってしまいます。

一方でトメは、トメ切りで斜めに切断する手間はかかりますが、お互いの開口部を塞ぐように構成できるため、きれいに部材が収まり、見栄えが良いです。
ただし、90°の直角を出すのに一定の経験が必要となります。

3. 小口塞ぎ

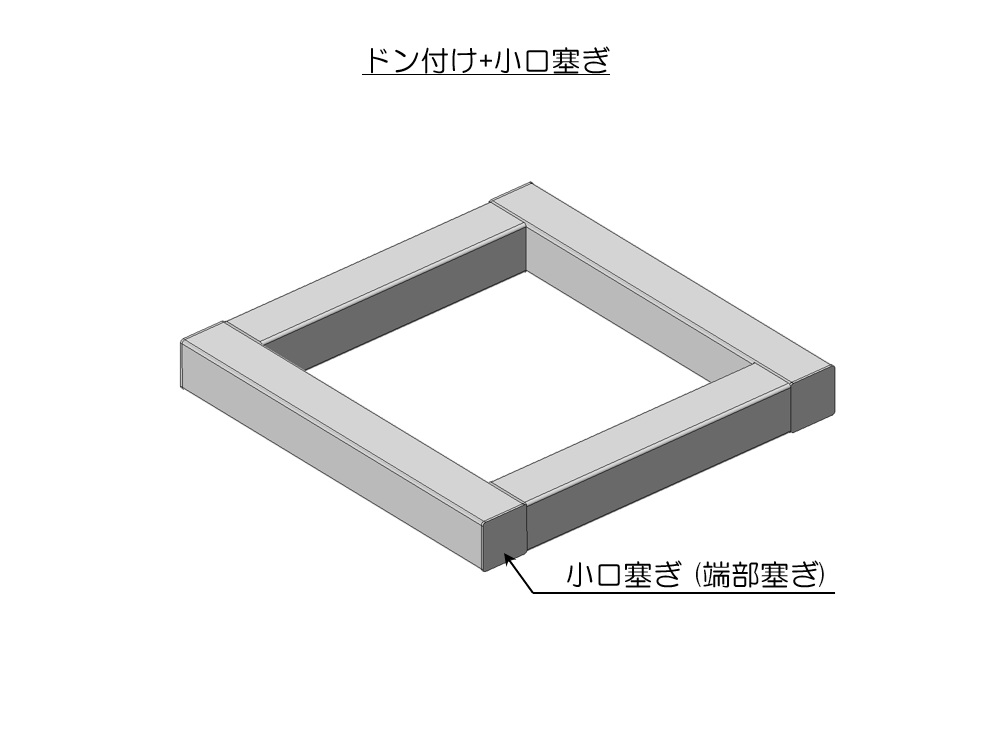

ドン付けで構成する際に開いたままの小口は、通常断面と同じ形をした板を溶接して塞ぎます。
これを小口塞ぎや端部塞ぎ、エンドキャップなどと呼びます。

見た目はトメと大差ありませんが、小口塞ぎのための部材を用意し、溶接で接合した上で仕上げるという手間が加わります。

結果的に、多くの場合ドン付け+小口塞ぎの場合と、トメの場合ではそれほど手間(工数)は変わりません。
それ以外の要素を総合的に判断して、設計側で組み方を指示する事が必要です。

部材に穴を開ける際に、溶接の接合部と干渉する場合があります。
この干渉を考慮して、部材の組み方を選ぶことも1つの選択肢ですね。

製缶加工による枠の組み方は、製造現場ごとに得手・不得手があります。
設計側で製造現場の能力を予め把握し、図面指示に盛り込めると無駄のない設計になるのではないでしょうか。
